LASERSCHNEIDEN

Laserschneiden ist ein wahres Allround-Verfahren:
Beim Laserschneiden wird Blech mittels gebündeltem Licht geschnitten. Durch ein Trägermedium wird das Licht besonders stark angeregt und durch ein komplexes System an Optiken gelenkt, bevor es dann mit voller Kraft auf das Blech auftreffen kann. Das Material wird hierbei zwar hoch erhitzt, aber nur sehr punktuell. Die durch die Hitze entstandene Schmelze wird mit Schneidgas ausgetrieben - das Blech ist getrennt.

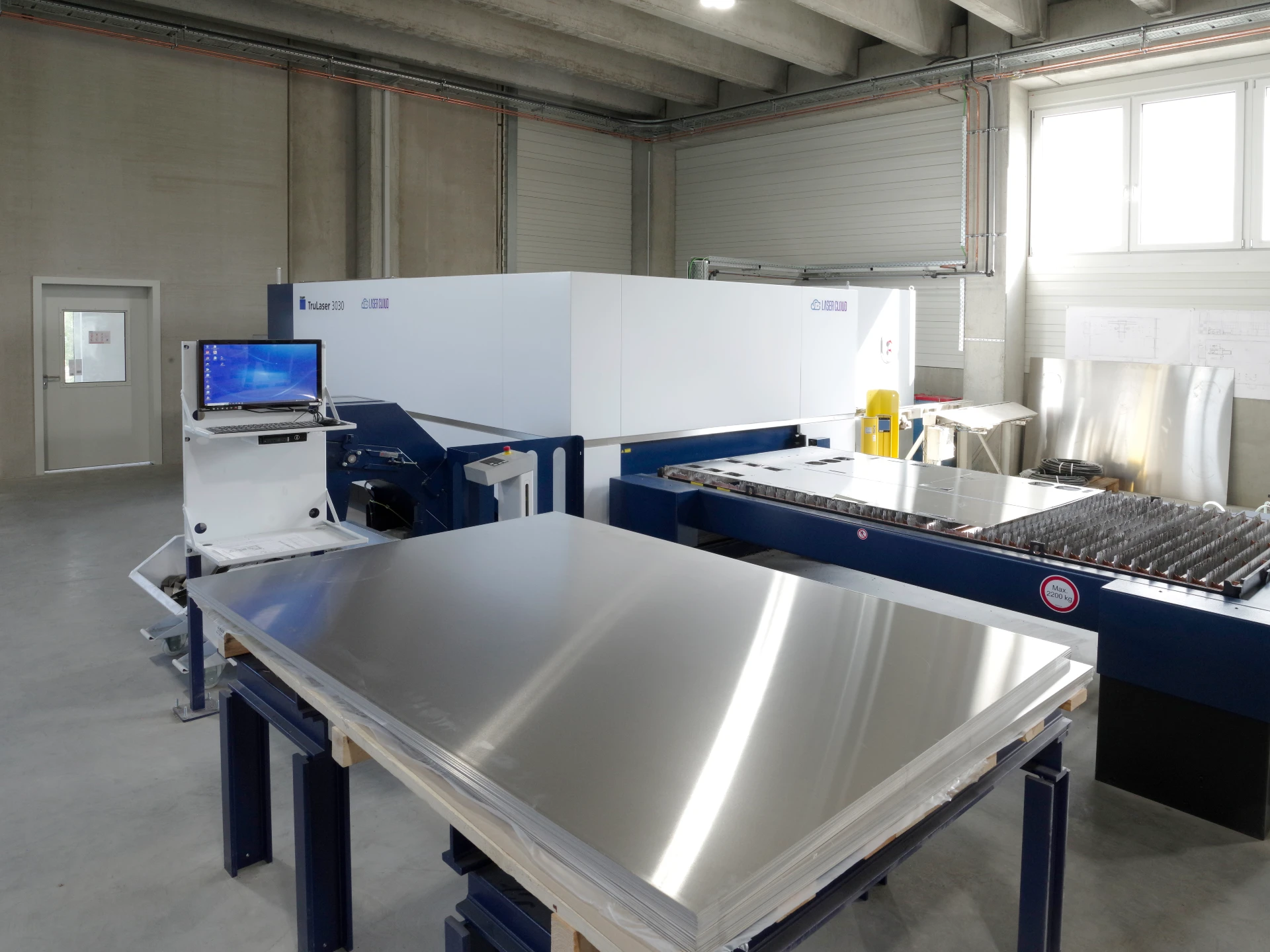

Lasermaschine

Die Vorteile des Laserschneiden sind vielfältig

Es können unterschiedlichste Materialien und Materialstärken bearbeitet werden und das mit komplexen und auch filigranen Konturen. Das berührungslose Verfahren hinterlässt keinerlei Abdrücke oder Verformungen am Werkstück. Dabei arbeitet der Laser schnell und hochpräzise. Das macht ihn für den wirtschaftlichen Einsatz bei jeglichen Losgrößen so attraktiv.

Bleche lasern lassen auf höchstem Niveau: für Ihr perfektes Laserschneidteil setzen wir Maschinen mit neuester Technologie und hoch qualifiziertes Personal ein.

Fertigungsspektrum Laserteile

Verschaffen Sie sich hier einen Überblick darüber welches Fertigungsspektrum für Laserteile/ Blechzuschnitte im Online Shop angeboten wird.

Materialien

Baustahl
1 bis 20 Millimeter
Aluminium
1 bis 15 Millimeter
Edelstahl
1 bis 20 Millimeter
Alle Materialien können wahlweise mit Sauer- oder Stickstoff geschnitten werden - einzige Ausnahme hierbei bildet Edelstahl, bei dem das Schneiden mit Stickstoff nur bis 8mm Materialstärke möglich ist.

Toleranzen

gemäß DIN EN ISO 9013-1 (Toleranzklasse 1)

Abmessungen

Maximale Teilegröße
2.980 x 1.480 Millimeter
Minimale Teilegröße
20 x 20 Millimeter

Maschinentyp

TRUMPF TruLaser 3030 fiber mit STOPA Lagerturm

Dateiformate

CAD-Dateien im DXF-, GEO- oder STEP-Format

Bitte beachten Sie

Folgende Merkmale sind produktionstechnisch bedingt und stellen keinen Reklamationsgrund dar:

  •   Gratbildung (an der Schnittkante)
  •   Spritzer (der Schneid-Schlacke)
  •   Anlauffarben (Verfärbung durch Laserschneidprozess)
  •   Schnittrillen an der Kontur (besonders bei dicken Materialien)
  •   Micro-Ecken/ micro joints (zum Fixieren von kleinen Bauteilen)
  •   Kleberückstände bei folierten Blechen
  •   Kanten mit Oxid-Schicht (beim preiswerteren Sauerstoff-Schnitt)



Wenn Sie hierzu Fragen haben, kontaktieren Sie uns bitte im Vorfeld.
Unser Tipp: für perfekte Kanten fügen Sie im Bestellprozess einfach die Option "Entgraten" hinzu.

Nach dem Laserschneiden werden Blechteile häufig entgratet um eine perfekte Oberfläche zu erhalten

Oder das Blech geht direkt im Anschluss zum Abkanten

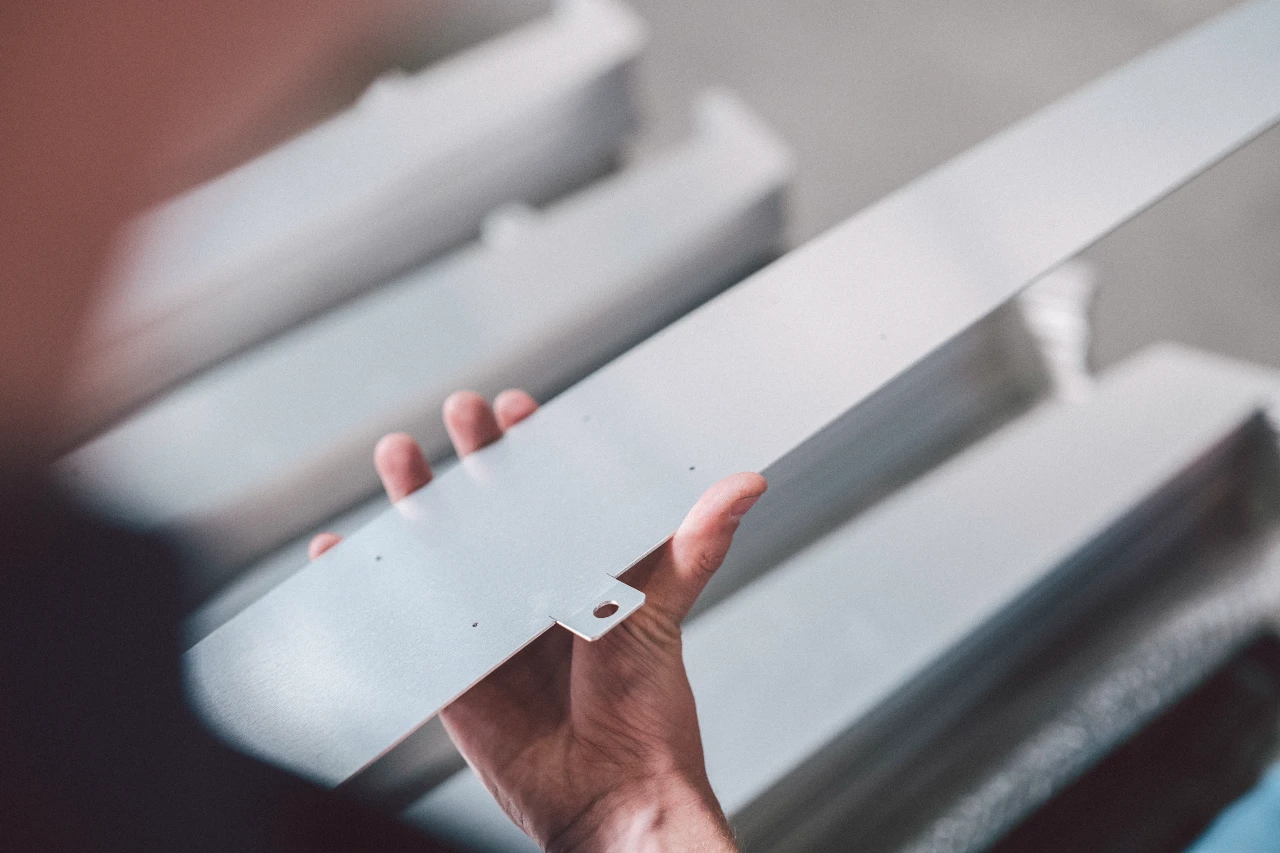

Laserteil_lang

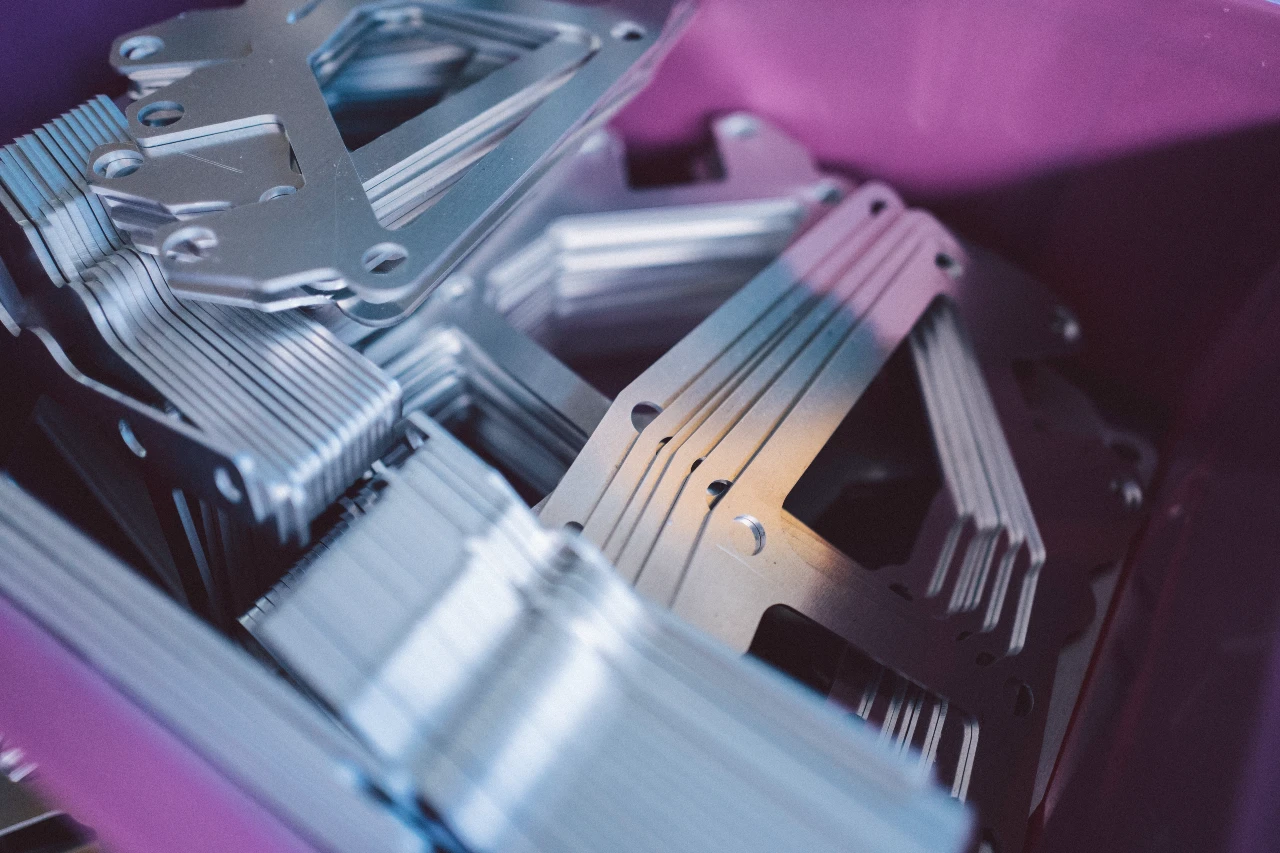

Blechteile_Kiste
Laserteil

FERTIGUNGSTOLERANZEN

Fertigungsbedingt weichen die Bauteilmaße geringfügig von den in der Zeichnung angegebenen Abmessungen ab. Um sicherzustellen, dass Ihre Blechteile korrekt verbaut werden können, beachten Sie bitte unsere Toleranzvorgaben.

KONSTRUKTIONSHINWEISE

Bestens gerüstet für eine schnelle Fertigung Ihres Teils: Lesen Sie hier nach, welche Anforderungen Ihre CAD-Zeichnung erfüllen muss, damit Ihr Teil reibungslos produziert werden kann.
