KONSTRUKTIONSHINWEISE

Eine korrekte Aufbereitung der Konstruktionszeichnungen ist eine wichtige Voraussetzung um das gewünschte Ergebnis bei einem Blechteil zu erzielen. Bitte halten Sie daher die üblichen Anforderungen schon bei der Konstruktion ein.

Es wird anhand der CAD-Datei geschnitten und gefertigt. Bitte fügen Sie dort alle benötigten Angaben ein. Nur so können wir die angegebenen Liefertermine halten.

In der folgenden Checkliste haben wir die wesentlichen Punkte für Sie zusammengefasst. Bei Fragen hierzu, kontaktieren Sie uns bitte im Vorfeld.

Anforderungen an DXF- und GEO-Dateien (nur für 2D-Laserschneidteile)

Bitte beachten Sie

  • Zeichnungsmaßstab ist 1:1
  • Zeichnung muss im metrischen System in mm angelegt sein (nicht in Inch, cm, o.ä.)
  • Nur ein Teil pro Zeichnung
  • Alle Konturen müssen geschlossen sein und dürfen nicht überstehen. Keine doppelten Konturen.
  • Konturen unterschreiten die Dicke des Materials maximal um den Faktor 0,8
  • Nur Produktkonturen in der Datei. Keine Rahmenlinien, Maße/ Maßlinien, Schriftfelder oder Beschriftungen
  • Konturen der Bauteile müssen in Volllinien (weiß) angelegt sein. Keine gestrichelten Linien. Gravuren müssen als Gravur angelegt sein (gelb) Für reine Laserteile werden Biegelinien (grün) nicht beachtet.
  • Keine frei gewählten Toleranzen

Anforderungen an STEP-Dateien (für Biegeteile und 2D-Laserschneidteile)

Bitte beachten Sie

  • Zeichnungsmaßstab ist 1:1
  • Bauteil als Volumenkörper anlegen
  • Nur ein Teil pro Zeichnung
  • Einheitliche Farbe für das Blechteil wählen
  • Einheitliche Blechstärke verwenden
  • Korrekte Biegespezifikationen beachten (Mindestschenkellänge, Mindestlochabstand zur Biegung, Entlastungsschnitte, Mindestbiegeradius etc.)
  • Innenradius der Biegung muss gleich der Blechdicke sein (Biegeradius = Innenradius = Blechdicke)
  • Keine frei gewählten Toleranzen
  • Keine Senkungen
  • Keine Gewindebohrungen
  • Keine Blindlöcher / Sacklöcher
  • Keine Fasen

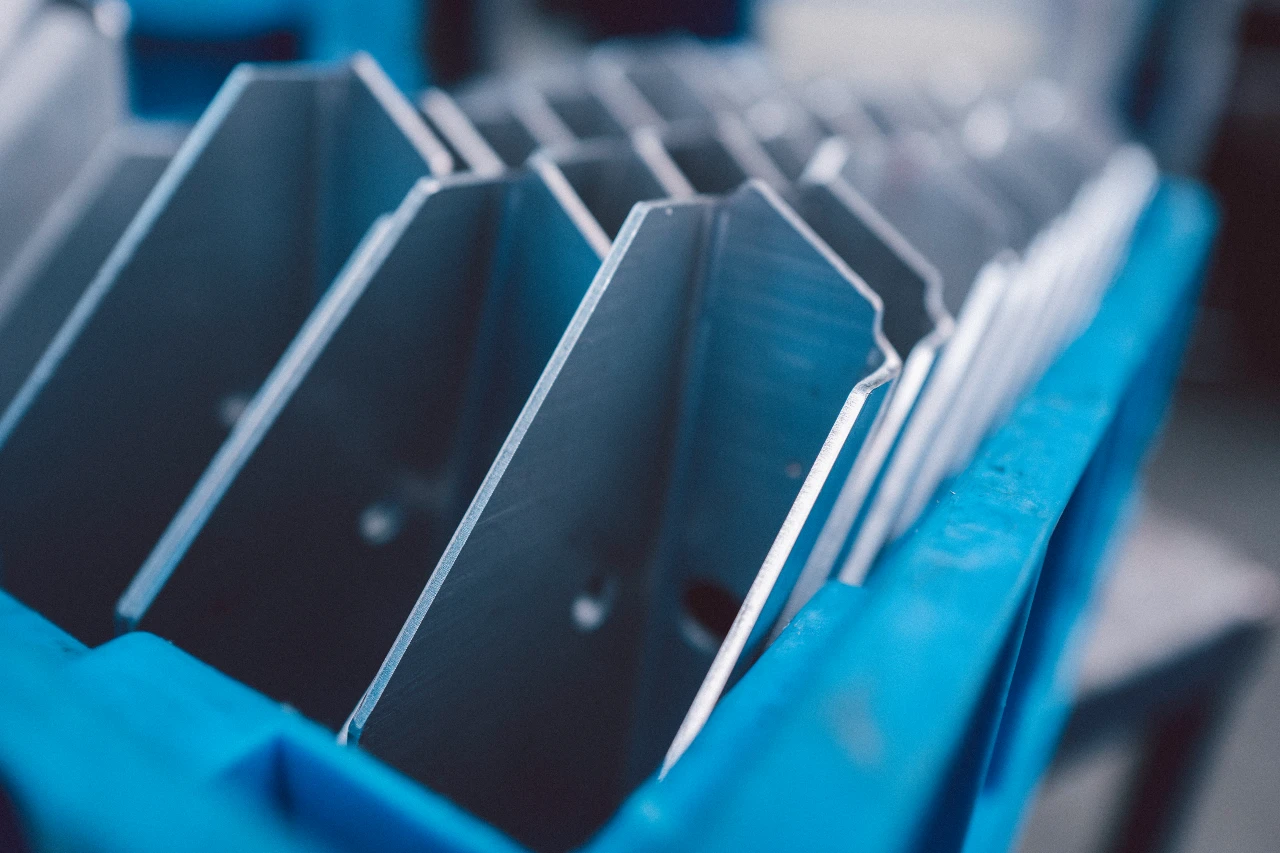

Laser_Biege_Teile_Vorne

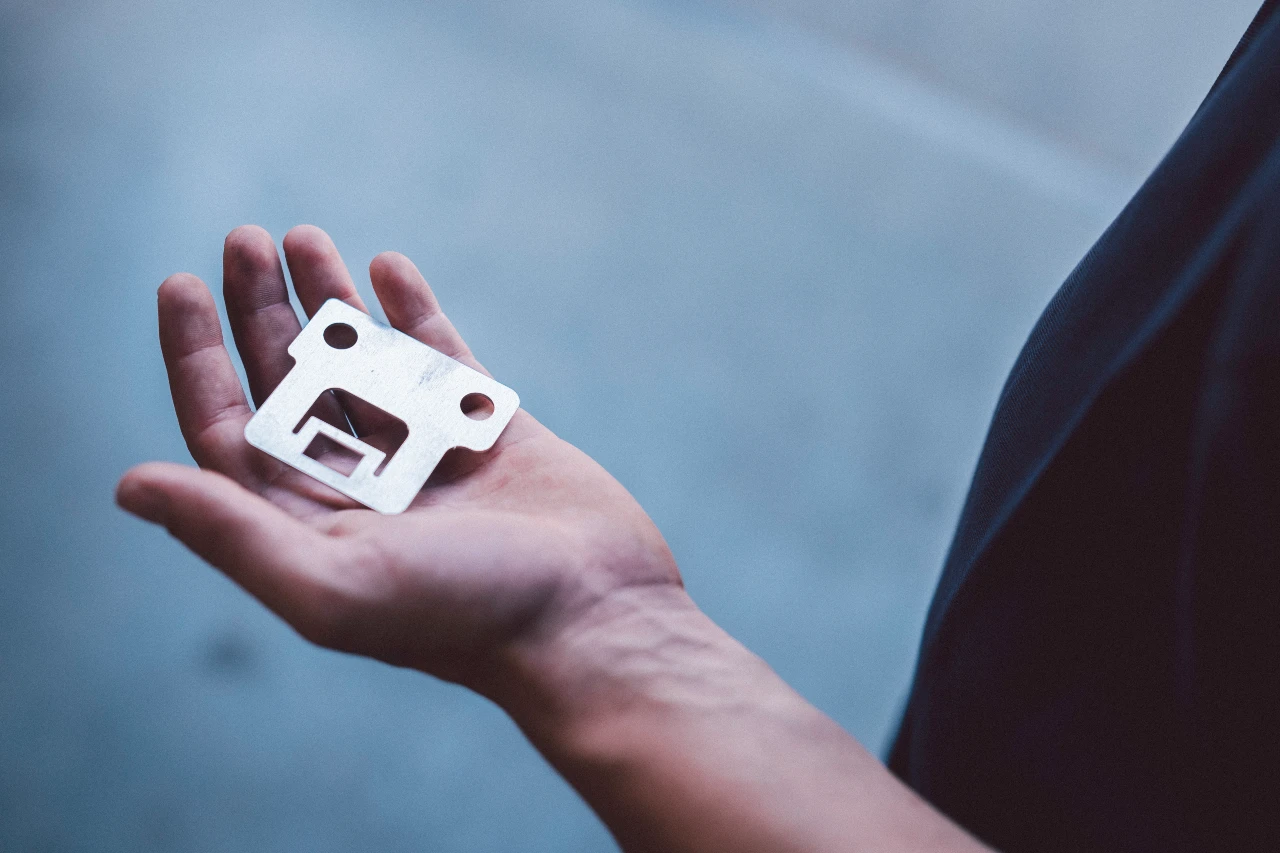

Laserteil_Hand

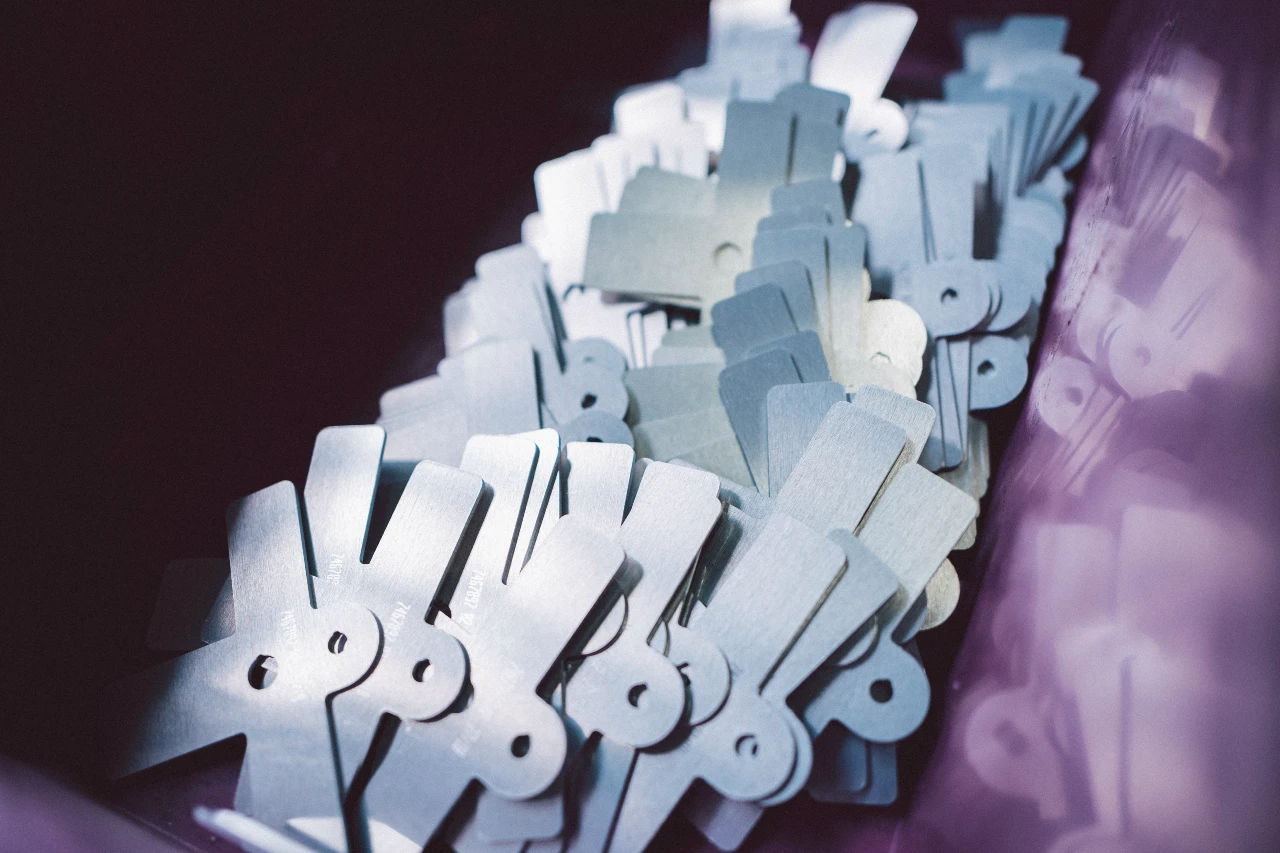

Blechteile_klein

FERTIGUNGSTOLERANZEN

Fertigungsbedingt weichen die Bauteilmaße geringfügig von den in der Zeichnung angegebenen Abmessungen ab. Um sicherzustellen, dass Ihre Blechteile korrekt verbaut werden können, beachten Sie bitte unsere Toleranzvorgaben.
